【塑件工藝分析/塑件的結構要素】

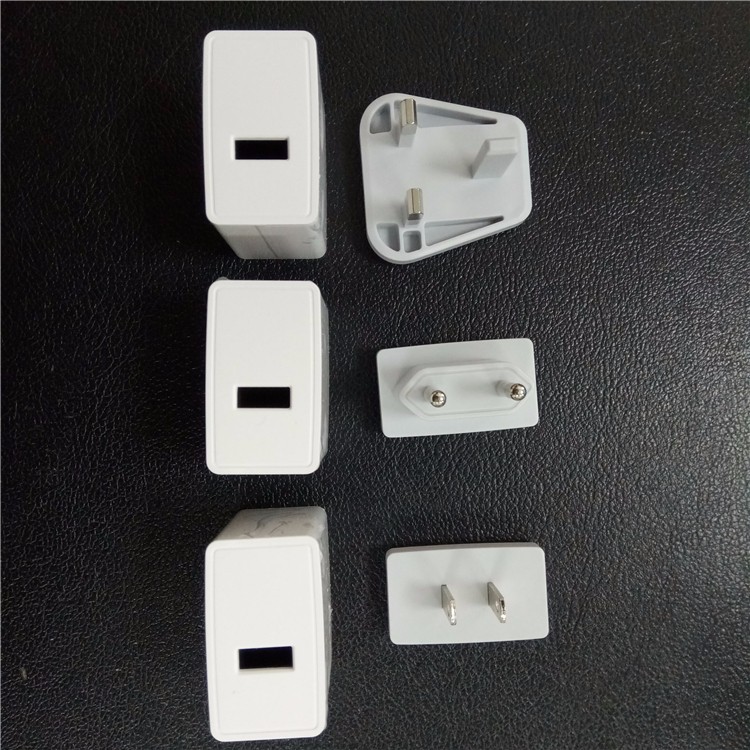

該設計的塑件為手機充電器外殼，其內腔存在很多孔和凸臺，結構較復雜。要求有一定的強度、剛度、耐熱和耐磨損等性能。同時作為手機充電器，必須滿足絕緣性。

結合以上要求以及經濟因素，故該塑件采用ABS塑料。

(1)脫模斜度

脫模斜度足為了便于塑件的脫模，以免在脫模過程中擦傷制品表面，其大小取決于塑料的收縮率。脫模斜度的取向要根據塑件的內外型尺寸而定。塑件內孔以型心小端為準，尺寸符合圖紙要求，斜度沿形狀擴大方向標出，塑件外形以型腔大端為準，尺寸符合圖紙要求，斜度沿形狀減小方向標出。要求開模后塑件留在型芯上，塑件表面的脫模斜度應小于外表面的脫模斜度。根據ABs的性能，型芯的脫模斜度取1°

(2)加強筋

為了使塑件有一定的強度和剛度，又能避免因壁過厚而產生成型缺陷，在塑件中部的凹坑與外壁之間增設兩個加強筋，厚度2mm

(3)塑件的圓角

為了防止塑件轉角外產生應力集小，需要在塑件的轉角處或內部連接處采用圓角過渡，內外徑均取R5mme。塑件形狀工藝性非常復雜，沒有一個規則的外表面，里面又有很多螺釘柱和加強筋，使得脫模力增大，塑件的下平面又有僅1mm的臺階，采用推板推出必然導致螺釘柱拉斷，使得注塑工藝無法進行。所以，在螺釘柱和加強筋附近必須設有推桿，以便推出塑件。

(4)塑件的壁厚

塑件壁厚對塑件的成型、冷卻及變形會產生較大的影響。塑件壁厚不均，會導致各個部分固化收縮不均勻，易產生氣孔、裂紋、內應力等缺陷。根據手機充電器外殼的材料，結構、強度等方面的要求，壁厚取2mm

(5)孔

制品上各種孔的位置應盡可能設置在不減弱制品的機械強度的部位，孔的形狀也應力求不增加模具制造工藝的復雜性。

(6)支承面

以制品的整個底面作為支承面是不合理的，因為制品稍許翹曲或變形就會使底面不平。通常采用凸起的邊框或底腳(三點或四點)來作支承。當制品底部有加強筋時，筋的端部應低于支承面約0.5mm左右。

12塑件尺寸公差與精度

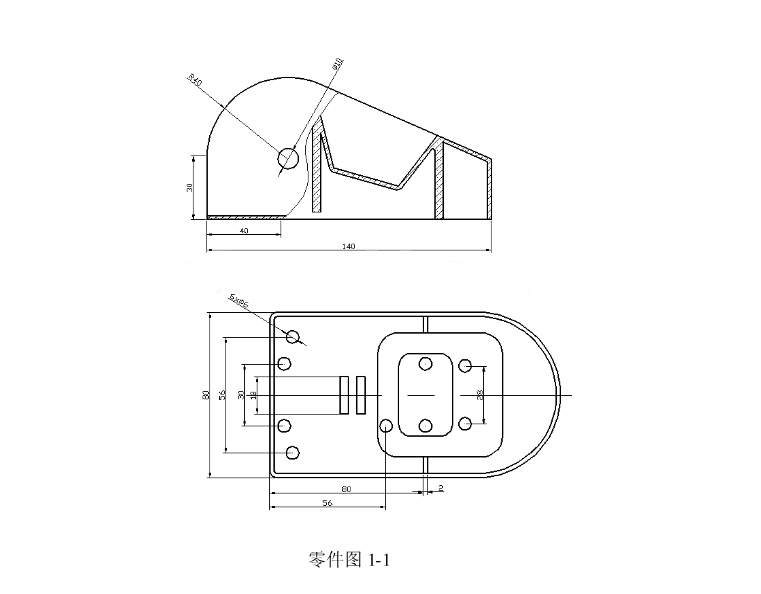

該制品長140mm，寬80mm，最高60mm，重約83g，其粗糙度值為RaO.06mm。影響塑件公差的主要因素是：模具制造誤差及磨損誤差，尤其是成型零件的制造和裝配誤差以及使用中的磨損、塑料收縮的波動、注射工藝條件的變化、塑件制品的形狀和飛邊厚度的波動、脫校斜度及成型后制品的尺寸變化。手機充電器外殼上蓋的塑件選用的尺寸精度等級為6級，公差為GB1800-79尺寸公差數值。
