請問充電器外殼一般用什么材料

充電器外殼一般由哪些塑膠原料做成的,ABS757是94HB等級的料，基本上就是不防火，UL的規(guī)定，外殼是HB的料，距離高壓點或PIS點要有13MM以上的間距。而且ABS757的熱變形溫度只有88度左右，強度也一般。如非得用ABS料的話，結構設計上要考量的東西很多，UL估計勉強能過。過了UL也只是表明達到了產品的最低安全規(guī)范要求而已。建議還是用PC料做。

手機充電器外殼的結構分析

摘要：剖析了手機充電器外殼的技能特征，介紹了手機充電器外殼上蓋打針模構造及模具的作業(yè)進程。要害介紹了手機充電器外殼打針模構造的計劃辦法。剖析和論說了模具型芯零件的選材、熱處理技能，手機充電器外殼的塑件的構造要素，塑件的規(guī)范公役和精度的挑選，塑件的體積和質量的核算辦法。此手機充電器外殼打針模計劃的構造特征是點澆口辦法的三分型面的打針模，是側向抽芯打針模。通過出產驗證，該模具構造計劃美妙，操作便利，運用壽命長，塑件抵達技能央求。

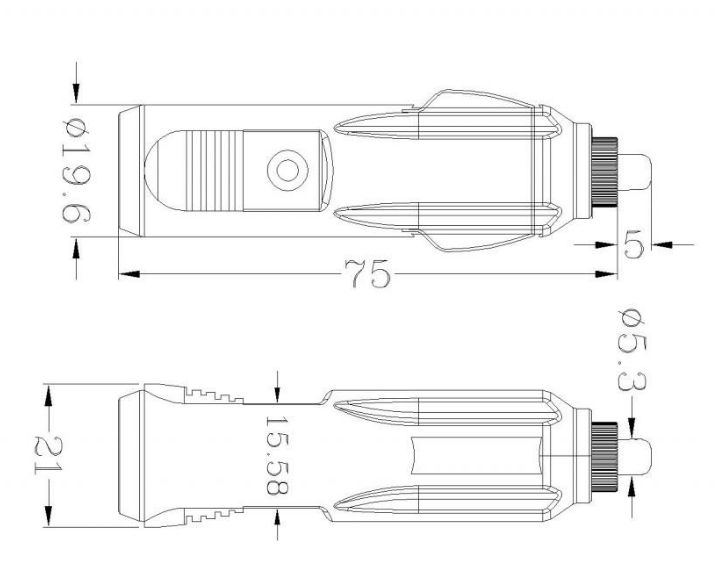

                                                                       ---手機充電器外殼結構圖----

手機充電器外殼 打針模 滑塊 型芯

1 塑件技能剖析與塑件的構造要素

塑件如圖1、圖2所示，其內腔存在很多孔和凸臺，構造較雜亂。該塑件為手機允電器外殼，央求有必定的強度、剛度、耐熱和耐磨損等功用。一起作為手機充電器，有必要滿意絕緣性。聯(lián)絡以上央求以及經濟要素，故該塑件選用ABS塑料。

(1)脫模斜度。 脫模斜度足為了便于塑件的脫模，避免在脫模進程中擦傷成品外表，其巨細取決于塑料的縮短率。脫模斜度的取向要依據(jù)塑件的內外型規(guī)范而定。塑件內孔以型心小端為準，規(guī)范契合圖紙央求，斜度沿形狀擴展方向標出，塑件外形以型腔大端為準，規(guī)范契合圖紙央求，斜度沿形狀減小方向標出。央求開模后塑件留在型芯上，塑件外表的脫模斜度應小于外外表的脫模斜度。依據(jù)ABS的功用，型芯的脫模斜度取1o。

(2)加強筋。

為了使塑件有必定的強度和剛度，又能避免因壁過厚而發(fā)作成型缺點，在塑件中部的凹坑與外壁之間增設兩個加強筋，厚度2.5mm。

(3)塑件的圓角。

為了避免塑件轉角外發(fā)作應力集小，需要在塑件的轉角處或內部聯(lián)接處選用圓角過渡，內外徑均取R5mm。塑件形狀技能性非常雜亂，沒有一個規(guī)則的外外表，里邊又有很多螺釘柱和加強筋，使得脫模力增大，塑件的下平面又有僅1mm的臺階，選用推板推出必定致使螺釘柱拉斷，使得注塑技能無法進行。所以，在螺釘柱和加強筋附近有必要設有推桿，以便推出塑件。

(4)塑件的壁厚。

塑件壁厚對塑件的成型、冷卻及變形會發(fā)作較大的影響。塑件壁厚不均，會致使各個有些固化縮短不均勻，易發(fā)作氣孔、裂紋、內應力等缺點。依據(jù)手機充電器外殼的資料，構造、強度等方面的央求，壁厚取2.5mm。

(5)孔。

成品上各種孔的方位應盡或許設置在不減弱成品的機械強度的部位，孔的形狀也應力求不添加模具制作下藝的雜亂性。

(6)支承面。

以成品的悉數(shù)底面作為支承面是不合理的，因為成品稍稍翹曲或變形就會使底面不平。一般選用凸起的邊框或底腳(三點或四點)來作支承。當成品底部有加強筋時，筋的端部應低于支承面約O.5mm擺布。

1.2 塑件規(guī)范公役與精度

該成品長140mm，寬80mm，最高60mm，貫83.6g，其粗糙度值為RaO.06mm。影響塑件公役的首要要素是：模具制作過錯及磨損過錯，尤其是成型零件的制作和裝配過錯以及運用中的磨損、塑料縮短的不堅決、打針技能條件的改動、塑件成品的形狀和飛邊厚度的不堅決、脫校斜度及成型后成品的規(guī)范改動。手機充電器外殼上蓋的塑件選用的規(guī)范精度等級為6級，公役為GB/T14486-93尺小公役數(shù)值。

                                                                    -----車載手機充電器電路原圖圖------

模具計劃要害

1.1 計劃的判定

計劃一：1模2腔，購塑件平行放置，方向相反以便側向抽芯。澆口設在零件的上外表，運用定距拉桿加導柱和繃簧，礬保初度分型面在定模座板和基地板之間分隔，凝料先被拉斷。第2次分型而在動模板和基地板之間分隔，以便取出成品。這么分型有利于模具加工、打針、排氣、脫模，一起使得操作簡略便利。

計劃二：1模2腔，兩塑件平行放置，方向相反以便側向抽芯。澆口設在零件的下外表，澆口道從推桿周圍進入，即做成匿伏澆口。但因為成品較高，流道太長，簡略有澆注短少的景象發(fā)作。運用定距拉板分型主動掉落凝料和成品。但成品是殼體，下外表有臺階，并且多加兩塊推板使得正本就很長的流道加長，澆注短少的或許性就更大。

計劃三：1模2腔，兩塑件平行放置，方向相反以便側向抽芯。儀用暖流道，可以消除廢料的發(fā)作，但流道過長加熱較雜亂，并且ABS塑料流動性較好易發(fā)作涎流景象，改用PP等其它契合暖流道的塑料，不只塑功用不能滿意制件功用央求，并且添加出產本錢。

聯(lián)絡塑件打針可行性和經濟性，對比以上3個計劃，本次計劃挑選計劃一。

2.2 判定型腔分型面及型腔數(shù)目

模具上用以取出成品及澆注體系凝料的可分離的觸摸表而稱為分型面，在成品計劃時，有必要要考慮成型時分型面的形狀和方位，否則無法用模具成型。因側向合模鎖緊力較小，故對于投影畫較大的大型成品，應將投影面積大的分型面放在動、定模的合模主平面上，而將投影面積較小的分型面作為側向分型面。本模具的分型而挑選在塑件的大平面處。選用1模2腔構造。

2.3 型腔、型芯的構造

(1)型腔的構造計劃：本計劃選用嵌入式型腔構造。該構造廣泛應用于中小型塑件的模具中。加工辦法可選用一般機加工、數(shù)控機床、電火花、電鑄成型等辦法。將一個整體型腔嵌入到型腔固定板中，嵌入的型腔資料可用低碳鋼或低碳合金鋼，滲碳淬火后拋光。

(2)型芯的構造計劃：型芯是用來成型塑料成品的內外表的成型零件。本模具中型芯選用組合式型芯構造。選用該種構造可節(jié)省優(yōu)秀模具鋼，便于機加工和熱處理，也便于動模和定模方位精度，即有利于型芯冷卻和排氣的施行。

2.4 澆口的計劃

澆口是澆注體系的要害有些，澆口的形狀、數(shù)量、規(guī)范和方位對塑件的質量影響很大。其首要效果有兩個：一是塑料熔體流經的通道;二是澆口的當令凝聚可控制保壓時刻。在點澆口的限制性斷面前加工出圓弧，有利于推延澆口處熔體凍住，對向型腔中補料有利。依據(jù)成品的構造央求，本計劃選用點澆口辦法。

點澆口的參數(shù)：由推薦值取點澆口直徑d=1.2mm，澆門長度L=1mm。

2.5 冷料穴的計劃

當分流道計劃得對比長時，其完畢留有冷料穴。其效果是搜集塑料熔體的前鋒冷料，以防前鋒冷料阻塞澆口或進入型腔，構成充模短少或影響成品的熔接強度或構成冷疤等缺點。常用的冷料穴首要有帶工形拉料桿的冷料穴、帶推桿的倒錐形冷料穴，帶推桿的圓形冷料穴、帶拉料桿的球頭形冷料穴、帶椎桿的菌形冷料穴、主澆道延伸式冷料穴。本次計劃選用的是帶工形拉料桿的冷料穴，其特征是簡略加工，并且有利于脫模時除去澆道口廢料，如圖3所示。

3 模具構造及其作業(yè)進程

模具的分型面挑選在塑件的大平面處，1模2件。為削減澆口疤痕，選用點澆口打針。模具的構造如圖4所示。

1動模座板 2 8 12 21 24 26 31 36螺釘 3 14 18導柱 4 16導套 5墊塊 6支持板 7凸模板 9凹模板 10限位拉板 11限位圓柱銷 13 28繃簧 15定模座板 17凸模型芯鑲塊 19推桿固定板 20推板 22 23推桿 25限位擋塊 27繃簧墊圈 29滑塊 30楔塊 32斜導柱圓定板 33斜導柱 34定位圏 35澆口套 37拉料桿 38復位桿 39限位釘

因為模具的凸模有些存在很多孔和凸臺，本計劃凹模選用整體式凹模構造。凸模選用組合式凸模構造，對比緊湊。對于側向抽芯間隔對比短的狀況，計劃了二次分型滑動抽芯構造。打針成型后，先從I—I而進行一次分型，完畢側向抽芯動作，當限位圓柱銷碰到限位拉板的端頭時開始從Ⅱ-Ⅱ面二次分型，意圖是拉斷點澆口，塑件包緊在凸模型芯上，當運動到必定間隔時，然后打針機推進推桿固定板，推桿發(fā)作效果，推出塑件掉落。一起拉料桿將凝料推出主動掉落。

模具的作業(yè)進程：打針成型后，開模時，在繃簧13和凝料拉料桿37的拉緊效果下，從I—I面一次分型，定模底板15與凹棋板9分隔，凝料留在凹模板9一側;凹模板9股動滑塊29后移，在斜導柱33的效果下，滑塊29在凸模板7上沿著導軌作橫向移動然后完畢側向抽芯動作。當限位圓柱銷11的端頭碰到限位拉板的端頭時凹模板9連續(xù)不動，一次分型完畢，滑塊29與凸模板7持續(xù)運動，開始從Ⅱ—Ⅱ而二次分型，首要拉斷點澆口，在塑件包緊凸模的包緊力效果下，塑件跟著凸模型芯17持續(xù)運動。當運動到必定間隔時，打針機的頂桿推進推桿固定板19，股動推桿將塑件推出動模，一起拉料桿37將疑料推出。

模具合模時，動模運動到Ⅱ—Ⅱ分型面使型芯和型腔嚙合。推桿22、23和復位桿38首要復位;持續(xù)運動，當滑塊29在楔塊30和斜導柱33的效果下，發(fā)作相對運動，限制滑塊29沿導軌發(fā)作橫向運動，迫使滑塊復 位，當凹模板9、和定模座板15徹底嚙合時，完畢合模。

以上內容均為鴻利發(fā)塑膠模具整理編輯，希望以上內容能幫助到各位訪客!
