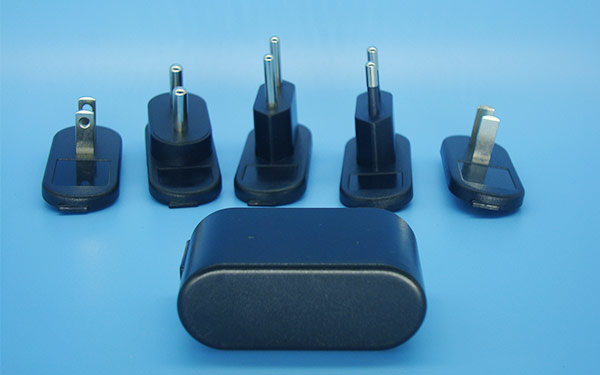

隨著筆記本電腦的功能越來越強大，功耗也越來越大，當前使用的筆記本充電器外殼已經滿足不了下一代筆記本電腦的要求，有必要研制符合下一代筆記本電腦要求的充電器外殼。

充電器外殼結構剖析

接下去，我們來了解一下充電器外殼的內部構造。電路主要部件都已用圓圈標出，部件名稱及功能如下:

1.壓敏電阻，其功能是當外界電壓過高時，壓敏電阻阻值迅速變得很小，與壓敏電阻串聯的保險絲被熔斷，從而保護其他電路不被燒壞。

2.保險絲，規格為2.5A/250V，當電路中的電流過大時，保險絲會熔斷以保護其他元件。

3.電感線圈(又稱扼流圈)，主要功能是降低電磁干擾。

4.整流橋，規格為D3SB，作用是把220V交流電變?yōu)橹绷麟姟?/span>

5.濾波電容，規格為180μF/400V，作用是濾除直流電中的交流紋波，使電路工作更可靠。

6.運放IC(集成電路)，保護電路、電壓調節的重要組成部分。

7.溫度探頭用于探測充電器外殼的內部溫度，當溫度高于某一設定值時(不同品牌的充電器外殼，其設定的溫度閥值略有不同)，保護電路會切斷適配器的電壓輸出，從而保護適配器不受損壞。

8.大功率開關管，是開關電源中的核心元件之一，開關電源能“一開一關”地工作，開關管功不可沒。

9.開關變壓器，開關電源中的核心元件之一。

10.次級整流管，功能是把低壓交流電變?yōu)榈蛪褐绷麟?。在IBM的充電器外殼中，整流管往往是由兩個大功率并聯工作的，以獲得較大的電流輸出。

11.次級濾波電容，規格為820μF/25V，共有兩個，起濾除低壓直流電中的紋波的作用。除上述元件外，電路板上還有可調電位器及其他阻容元件

充電器外殼的拆解

筆記本電腦充電器外殼的上下蓋為注塑封裝或是用強力膠粘合的，不用任何螺絲，所以一般只能借助暴力來破解。不過，只要方法得當，拆解后的充電器外殼完全可以恢復原樣，不仔細觀察幾乎看不出有拆開過的痕跡。

拆解工具:電工刀、錘子、螺絲刀、電烙鐵、美工刀等。

把充電器外殼橫向側放置在白紙上，用電工刀刀刃沿充電器外殼上下蓋之間的縫隙切入，然后用錘子敲擊電工刀刀背，使電工刀從適配器上下蓋之間切進去。在適配器上下蓋之間的縫隙的不同位置，用電工刀的刀尖沿縫隙劃動，當上下蓋的某一部位首先裂開后，把刀尖深入，然后慢慢分開適配器的上下蓋。

為打開外殼的充電器外殼，可以看到適配器電路外面包有銅質的屏蔽層，用美工刀割開屏蔽層上的膠帶紙，再用電烙鐵焊開屏蔽層與內部電路板連接的兩個焊點，即可取下屏蔽層。

屏蔽層與電路板之間還隔有一層較厚的硬質塑料膜，再用美工刀割開后，即可見到電路板的“廬山真面目”了。
